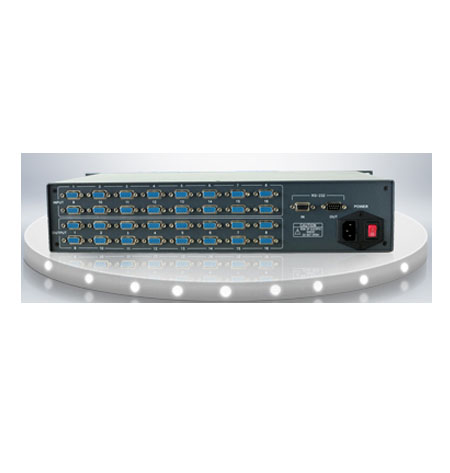

VGA矩阵实现逻辑矩阵功能，任意选择搭配输出切换，选用专业矩阵芯片自带缓冲，输出稳定，图像清晰多种控制方式，面板、软件和红外遥控
产品描述：
＊MVX系列矩阵具有断电现场切换及其保护功能、LCD液晶显示状态（显示直观）；
＊采用高速无触点切换集成电路，切换延时不超过200ns，自带音频可将计算机的视频信号和音频信号实现无缝隙的同步切换；
＊可多台连接，便于扩展；通过设置设备地址0-255，分址控制；
＊选用高性能处理器，视频采用150M带宽，保证信号长距离传输不失真，图像清晰稳定。视音频同步切换；
＊实现逻辑矩阵功能，任意选择搭配输出切换，选用专业矩阵芯片，自带缓冲，输出更加稳定，图像清晰；
＊多种控制方式，手动面板控制、RS-232控制（随机软件）、红外遥控器控制，具有多任务分组记忆功能，用户权限设定功能；
＊MVX系列矩阵具有断电现场切换记忆保护功能，LCD液晶显示状态（显示直观）。采用高速度无触点切换集成电路，切换延时≤200ns，自带音频，可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小。
＊主要应用于广播电视工程，电视教学、指挥控制中心等场合
模拟信号矩阵 | MVX-VGA矩阵系列 | MVX-VGA矩阵系列 |
特性 | 带宽 | 350MHz(-3dB)满载 |
0-10MHz只是+0.1dB到-0.1dB | ||
0-30MHz只是+0.5dB到-0.5dB | ||
亮度色度干扰 | -50dB@5MHz,-45dB@10MHz | |
切换速度 | 200ns(最长时间) | |
微分相位误差 | 0.1%，3.8-4.43MHz | |
微分增益误差 | 0.1%，3.8-4.43MHz | |
最大传输延时 | (+1ns)5ns | |
视频输入 | 信号类型 | VGA信号 |
连接类型 | VGA15HDF | |
最小输入电平 | 0.5Vp-p | |
最大输入电平 | 2.0Vp-p | |
I/O阻抗 | 75Ω | |
回波损耗 | -30dB@5MHz | |
最大DC补偿 | 1.5V | |
同步锁相 | 0.3V-0.4Vp-p | |
视频输出 | 信号类型 | VGA信号 |
连接类型 | VGA15HDF | |
最小输入电平 | 0.5Vp-p | |
最大输入电平 | 2.0Vp-p | |
I/O阻抗 | 75Ω | |
回波损耗 | -30dB@5MHz | |
最大DC补偿 | +5Mv-0 | |
控制种类 | 具有RD-232控制协议、红外遥控、手动面板控制，掉电保护等功能 | |
控制端口 | RS-232,9针COM连接口 | |
波特率 | 9600/4800/2400 | |
数据位 | 8 | |
停止位 | 1 | |
校验位 | 无 | |
控制结构 | 2=TX,3=RX,5=GND | |
控制程序 | MATRIX Control Program For Windows | |
规格 | 电源 | 220V/50Hz |
功率 | 20W | |
安装 | 带有标准机柜安装架 | |
平均无故障时间 | 30000小时 |
