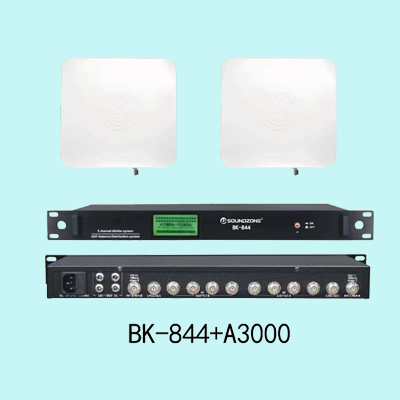

品牌型号：SOUNDZONE   BK-844   天线分配器

BK-844是一款具有放大功能的有源宽频带UHF天线分配器,使用一对RF信号天线,能够连接MAX5台无线接收机10组天线,或者使用级联方式可级联MAX8台天线分配器供32套无线接收机使用,并通过BNC线给有源天线供电。超宽的工作频段400-990MHz确保系统满足市面上99%的段麦克风MAX的兼容性 。LCD高清显示屏， 12dB可调整的射频信号电平设置确保了即便使用不同长度和不同类型线缆,也能够具有MAX工作距离。RF电平过载LED及时监察射频信号的质量。

系统主要功能：

◆ 10路输入有源宽频带UHF400-990MHz无线话筒天线信号增强放大分配器

◆ 12dB可调的射频信号电平用于优化使用不同线缆的接收效率

◆ 链接输出可链接8台天线分配器供32套无线接收机组成大型系统

◆ RF电平过载LED及时监察射频信号的质量

◆ 高清LCD显示

BK-844分配器参数

显示方式：高清LCD液晶显示

频率：400-990MHz

输入/输出阻抗：50欧姆

输入通道:2*5（10路）

输出通道：1*2（2路）

显示方式：LED

接口 ：B型母座

增益：+12dB

3阶互调截取点 ：+38dBm（典型）

增益:平坦度 ：+1dB

电源输出：4*1A

输入电源 ：AC100-260VAC/T2A 47-63赫兹

U87天线参数

功能特点：

U87是一款适用于无线话简的有源指向性宽频接收天线, 双重全面覆盖接收展翼,可补偿电缆过长造成的信号损失,采用专门设计的天线组件,Zui长可支持300米的布线,并支持通过天线电缆实现远端供电。适用于户外或室内的长距离布线应用。

主要特点:

◆U87为宽带U段对数周期偶级阵LPDA天线

◆增强信号接收12dB,辐射角度90度

◆整合数控可调放式12dB增益放大器

增益放大器技术指标:

天线参数

频率：U段 400-990MHz

显示方式：LED指示灯

调控开关：拨动

接口：B型母座

输出阻抗：50欧姆（SWR<=1:1.5，典型=1：1.4)

增益（MAX）：12dB（典型）

辐射角度:90度

整合数控可调:-6 _ 12dB

3阶互调截取点：+45dBm（典型）

增益平坦度：+1dB，全频段

电源：+9V至12V（典型），150mA

天线尺寸（mm）：360x323x28
