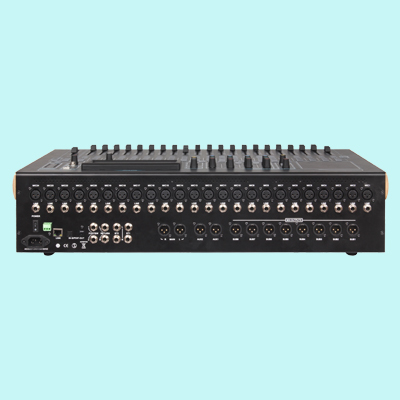

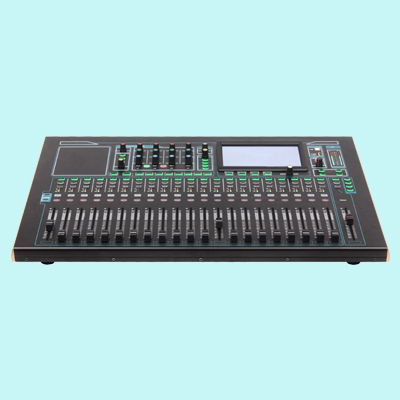

ZOTTIE ZB-V32/D24

产品参数

1：32路信号输入（24路MIC、2组立体声、1组数字输入声卡/MP3+光纤）

2：输入处理 -输入增益调节（电子增益）前级放大，高低通滤波，4段参数均衡，压缩器，噪声门，延时，输入通道声像平衡调节

3：MIC输入采用数字增益调节

4：+48V幻象电源（MIC通道独立打开关闭）

5：内置3个9段图示均衡器（可任意插入1-16输入通道）

6：输入输出EQ   ON/OFF

7：立体声返回输入

8：通道参数快速拷贝功能

9：各通道设有多功能菜单，静音按键，监听按键

10：各通道均设有行程100MM电动推子，信号灯、峰值灯（22个电动推子）

11：12路信号输出（立体声主输出,8路编组输出，2路辅助输出）

12：输出处理 -高低通滤波，15段参数均衡，压缩器，延时，相位

13：辅助输出（推子前，推子后）

14：多轨多模式数字录音功能

15：双排3色12段电平指示灯

16：内置声卡（MP3、PC直接播放音乐）

17：4个快捷场景调用模式，20个场景存储

18：用户参数的存储与调用（可在PC端管理）

19：内置4个DSP效果器

20：7寸800*480高清触摸彩屏

21：FX踏板开关接口

22：光纤输入输出

23：多操作系统操控软件（IOS系统， WINDOWS系统）中英文切换显示

24：支持有线网口调节（或外接路由器无线调节）

25：用户可自定义层，输出混合编辑功能

26：参数锁定功能

技术参数

输入 话筒/线路输入：1-24 平衡，XLP与1/4 TRS插口 控制 推子 ALPS 100mm电动

输入灵敏度（XLR/TRS） XTR1.5mv,TRS改成7mv 触摸屏 7”TFT，800×480分辨率

输入模拟增益 -32db至10db , 0.6~0.7步进 输出编组 有

最大输入电平（XLR/TRS） +19dBu/+29dBu 静音编组 无

输入阻抗（XLR/TRS） MIC＞5K ，LINE＞10K 网络 TCP/IP 以太网用于PC和ipad应用

Mic输入立体声链接 有 系统升级 U盘升级

参数链接 均衡，动态，延时，分配，发送 有线连接 Windows PC软件连接

极性 正常/翻转 无线连接 Windows PC/iPad/android

立体声线路输入 输入处理 输入源 本地CH1-CH24，ST1/ST2本地ST3数字

ST1/ST2 平衡，1/4 TRS插口 均衡器 4段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

ST3接口(数字) USB音频流，U盘，S/PDIF 高低通 12db/24db,(BT/BS/LRK),20-20K

输入灵敏度 标称4dB 噪声门 自链旁链

输入模拟增益 -32db至10db , 0.6~0.7步进 门阀值 -135db到-40db

最大输入电平 +29dB 冲击/释放 50us-300ms/10ms-5s

输入阻抗 >7KΩ 压限器 自链旁链

立体声链接 有 门槛值比率 -40db-+6db/1:1到无穷大

参数链接 均衡，动态，延时，分配，发送 延时 最大20ms

极性 正常/翻转

输出 混音1-10与左右输出 平衡，XLR，L/R,8SUB,2AUX 输出处理 输出通道 L/R,,8SUB,2AUX

输出阻抗 <75Ω 均衡器 15段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

标称输出 +4dbu=0db电平表读数 高低通 12db/24db,(BT/BS/LRK),20-20KHZ

剩余输出噪音 =-91dbu 压限器 自链旁链

混音插入 分配FX进入混音通道 门槛值比率 -40db-+6db/1:1到无穷大

动态范围 112dB 延时 最大30ms

信噪比 XLR≥ 92db,TRS≥82db USB 驱动 CH340(USB A)

最大输出电压 4VAC  MAX 设备 使用一个USB硬盘（U盘）

失真度 ＜0.0003%（1KhzFull Power） 立体声录音 2通道(wav/mp3)48KHz 24

频率响应 20HZ-20KHZ+/-0.5db 立体声播放 2通(WAV/MP3)32-96KHz,16-24位

采样率 48KHz ±100PPM USB音频 声卡 USB B

ADC/DCA 24位Delta-sigma 发送上行 2通道全格式，32KHz-96KHz 24位

FX 内部FX 4xFX引擎，发送>返回或插入 发送下行 2通道，MP3,48KHz,24位

类型 混响，延时，合唱，镶边器，交响合唱等

4个专用立体声FX返回推子
