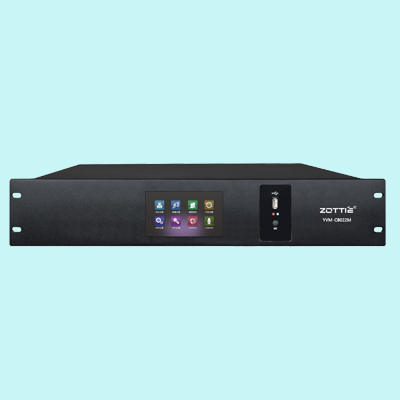

ZOTTIE  YVM-C8022M数字视像会议系统主控机

1.采用数字技术为核心 ，内置高性能CPU，支持讨论和视像跟踪功能

2.采用数模实现声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美

3.自带4.3寸TFT触摸屏、可选择英文、简体、繁体显示中文界面操作简便,提 高调试效率。

4.具备茶水、纸笔等服务功能，需求实时显示至主机显示屏

5.USB接口 具有1路USB接口,支持插入U盘设备进行录音 功能,

6.四路话筒连接，每路支持30个单元，可接120个单元，主席数量不受限制，支持8芯和RJ45网线连接

7.八路RJ45连接，每路支持20个单元，可接120个单元，主席数量不受限制

8.具备声控启动话筒功能及门限级别可调节

9.会议模式 具备先进先出、后进先出、数量限制、主席优先，限时发言、自由讨论、申请模式7种会议模式。

10.发言人数可设置为1-12个,主席不受数量限制,自由讨论模式不受 限制可全部打开。

11.音频信号采用32bit高速浮点DSP进行处理， 带宽20Hz~20KHz完美清晰音质

12.内置DSP数字音频模块,具备自适应反馈抑制、数字均衡器、自动增益功能,最大程度消 除干扰、失真、串音等现象（选配）。

13.支持发言计时功能,显示屏可动态显示时间,

14.具备自动检测功能,具有主席单元、代表单元数量检测、音频检测、按键检测 及清单显示功能。

15.采用ID寻址方式,可自定义单元编号,保证唯 一ID编号,能有效避免ID重复冲突。

16.具备线路带电"热插拔"功能,支持自动修复 与快速定位系统故障,并不影响其它设备的运 行。

17.内置摄像跟踪功能：支持PELCO-D、PELCO-P、 SONY等协议,具备调 节、保存、调用预置位。

18.支持扩展外置视频切换矩阵

19.内置4进2出无缝HDMI矩阵切换器（选配）

20.具备RS-232、RS-422与RS-485三种控制接口与控制方式,摄像机之间可串联或并联连接。

21.支持扩展Dante协议音频输出,可与其它Dante 音频设备进行语音通讯（选配）。

22.具备在线设置与修改单元身份,主席单元、 代表单元身份可根据需求重新分配 与设置。

23.具有断电自动记忆功能，通电后不需再次设置即可使用,并可还原出厂设置

24.可同时连接红外翻译系统、电话耦合器、本地扩声系统、外部录音设备、远程多媒体终端

25.支持恢复出厂值 功能 具有恢复出厂值功能,支持一键复位至出厂状 态,防止调乱参数。

产品参数

主机供电 AC110V-220V/50Hz

频率响应 20Hz-20kHz

信噪比 ＞96dBA

总谐波失真 ＜0.05%

录音接口 USB接口/SD卡接口（选配）

话筒单元接口 圆头DIN-8插座接口x4

话筒单元接口 RJ45接口x10

级联接口/

中控连接口 232串口x1

视频切换通讯接口 232串口x1

摄像头控制连接口 S端子  5P接线端子

电脑接口 USB接口x1  网络路由接口 RJ45x1（选配）

视频切换接口 HDMI  4x2（选配）

音频输入 RCA（莲花插座）x2

音频输出 RCA（莲花插座）x2

XLR卡侬插座x1

外部尺寸（L×W×H） 483×323×90mm

颜色 黑色/灰色喷砂

安装方式 19英寸标准机柜

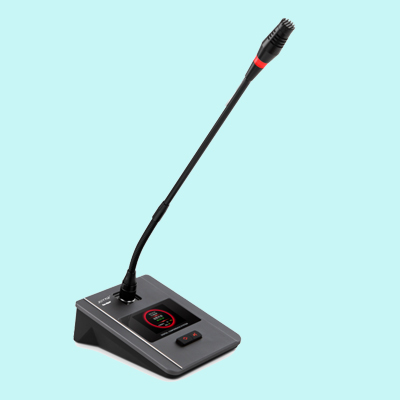

ZOTTIE  YVM-C8022C/D有线视像会议系统主席/代表单元

1.单元8芯和双网口共用，任意选择8芯线或者网线

2.铝合金面板，整体高档庄重，符合现代审美标准

3.鹅颈话筒，超强指向性麦克风拾音技术，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

4.采用防干扰电路设计，可防止手机等电子产品的干扰。

5.话筒头部带发言灯圈，可显示单元发言、关闭状态

6.带深色弧形镜面，不通电时可隐蔽显示屏，尽显高档气息

7.具有2.4寸TFT彩色显示器，显示内容清晰，可选择英文显示，繁体显示中文界面操作简便,提 高调试效率

8.单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

9.线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

10.支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛

11.系统集讨论，视像于一体

12.工作电压 DC24V(由主机供给)

13.输入、输出 8P-DIN T型线

14.咪芯输入 心形指向性驻极体

15.灵敏度 -37 dBV/Pa

16.频率响应 20Hz~20KHz

17.输入阻抗 2 kΩ

18.等效噪声  20 dBA (SPL)

19.话筒最大声压级 125 dB (THD<3%)

20.信噪比 ＞80dB

21.通道串音 ＞80dB

22.总谐波失真 ＜0.05%

23.安装方式 桌面式
